当前位置:首页>产品中心>AH渣浆泵

AHR衬胶渣浆泵

应用范围:
广范应用于冶金、矿山、煤碳、化工、电厂、抽沙、环保、市政工程等行业。
材       质:
橡一天然橡胶材质。
型号意义:
如4/3C-AH(R)
4:进口直径为4英寸
3:出口直径为3英寸
C:托架形式
AH:重型渣浆泵
R:橡胶材质
产品说明

渣浆泵结构:AHR型衬胶渣浆泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔,旋转八个不同的角度安装使用。
渣浆泵材质:AHR型衬胶渣浆泵的泵体具有可更换的橡胶内衬,叶轮、护板、前后护套均采用耐磨耐腐天然橡胶。
渣浆泵使用:AHR胶泵适用于输送小粒径、无尖角的颗粒和高浓度浆体,还可以输送有腐蚀性浆体。
密 封 形式:填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
传 动 型式:DC直联传动,CR平行皮带传动,ZVZ上下皮带传动,CV立式皮带传动等型式。

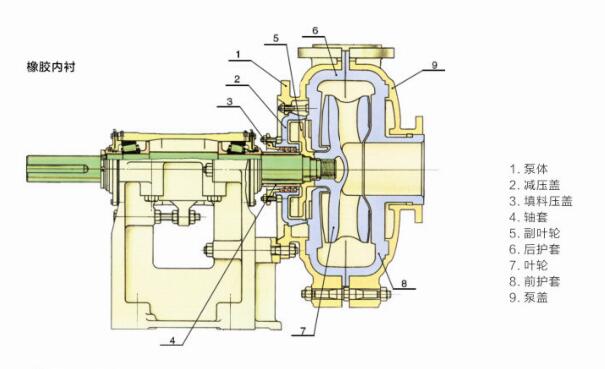

产品结构

性能参数

 型号  配带功率P(KW)  流量Q(m³/h)  扬程H(m) 转速n(r/min)  最高效率η%   汽蚀余量NPSH(m) 叶轮直径 D(mm) 重量( kw)
 1.5/1B-AHR  2.2-15  10.8-25  7-52  1400-3400  35   2-4  159  77
 2/1.5B-AHR  2.2-15  25.4-54  5.5-41  1000-2600  50  2.5-51  184  104
 3/2C-AHR  3-30  36-75.6  13-39  1300-2100  50  2-4  229  154
 4/3C-AHR  3-30  50-130  5-35  800-1800  59  3-5  245  236
 4/3D-AHR  7.5-60  50-150  5-35  800-1800  59  3-5  245  290
 6/4D-AHR  11-60 144-313   7-45  800-1350  65  3-5  365 454
 6/4E-AHR  15-120  144-313  12-45  800-1350  65  3-5  365  635
 8/6E-AHR  15-120  324-713  7-49  400-1000  65  5-10 560  982
 8/6R-AHR  22-300  324-713  7-49  400-1000  65  5-10  560  1150
 10/8ST-AHR  45-560  540-1188  12-50  400-750  75  4-12  686  1202
 12/10ST-AHR  55-560  720-1620  7-45  300-650  80  2.5-7.5  762  3357
 14/12ST-AHR  55-560  1156-2520  13-45  300-500  79  3-8 965  4672
 16/14TU-AHR  75-1200  1379-3060  11-63  250-550  79 4-10  1067  9680

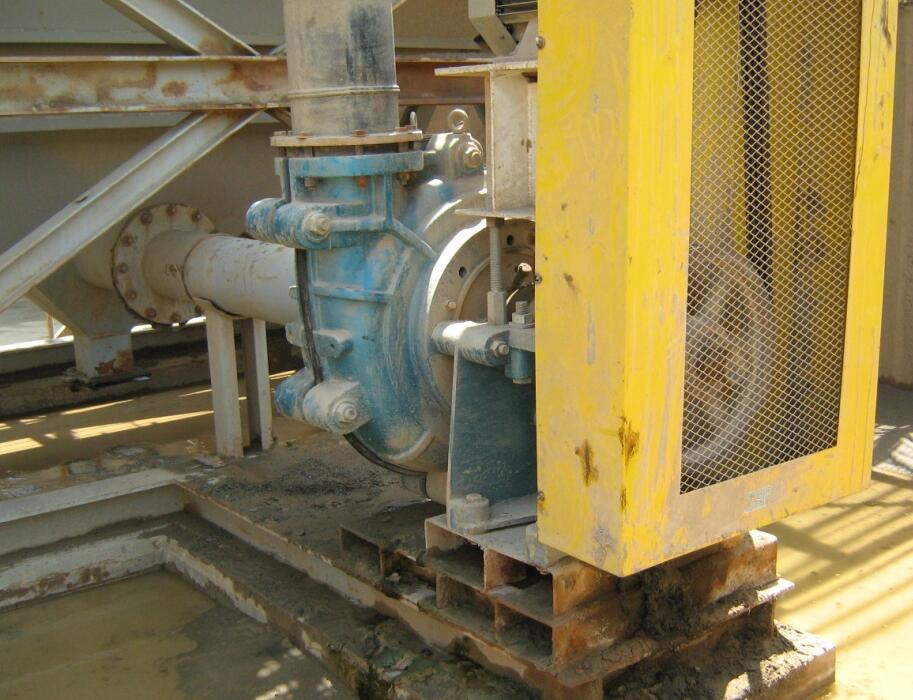

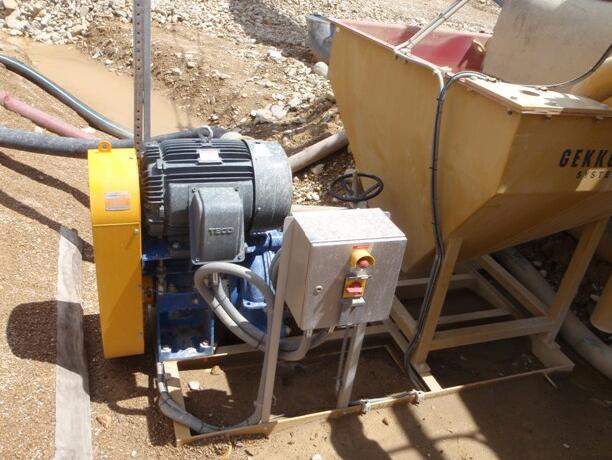

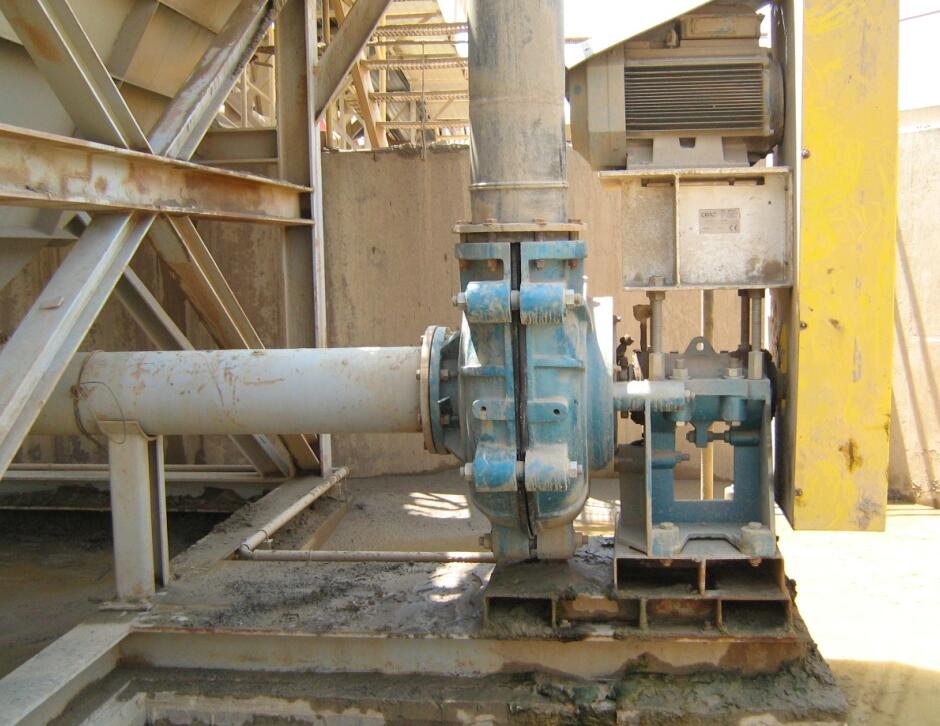

使用现场
