当前位置:首页>产品中心>ZJ系列渣浆泵

ZJL立式渣浆泵

应用范围:
广泛适用于电力、冶金、矿山、煤炭、建材、化工等工 业部门,主要用来输送含有固体颗粒的磨蚀性浆体,可浸入池内或坑内工作,不需要任何轴封或轴封水。
材       质:
 高铬合金耐磨材质。
型号意义:
如80ZJL-I-A36J
80:出口直径为80mm
ZJL:立式渣浆泵
I:单级渣浆泵,二级泵标注II
A:叶轮叶片数。A为5片,B为4片,C为3片,F为6片
36:叶轮直径36cm
J:带铰刀
产品说明

特点和用途:ZJL系列渣浆泵是我公司开发研制的新一代高效耐磨节能型立式渣浆泵,该系列采用国际上先进的固液两相流理论,按最小损失原则设计,其过流部件的几何形状符合介质的流动状态,减少了涡流和撞击待局部与沿程水力损失,从而减轻了过流部件的磨损,提高了水力效率,降低了运行噪音和振动,该系列泵过流部件采用高硬质高铬合金材质,其材质具有高抗磨、抗腐蚀性、提高冲击性性能,从而使其寿命搞高。

该系列渣浆泵在水力设计、结构设计等方面有创新,过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造,具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。

适用范围:ZJL系列立式渣浆泵广泛用于电力、冶金、煤炭、建材、化工等行业,主要是用来输送含有固体颗粒的磨蚀性浆体,其固液混合物最大重量浓度:灰浆45%,矿浆60%,泵可浸入池内或坑内工作,不需要任何轴封或轴封水。

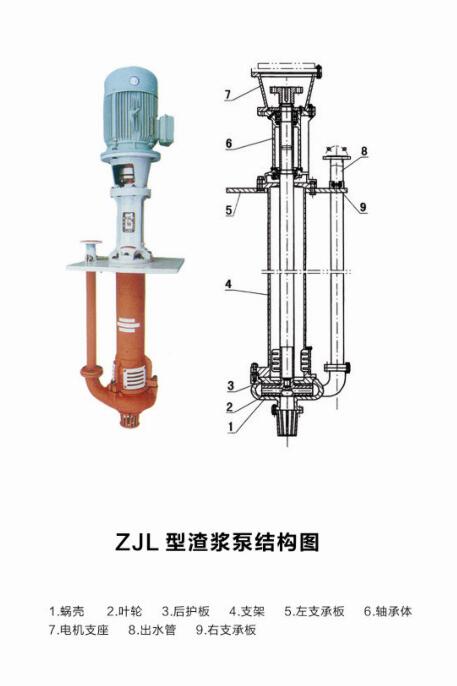

产品结构

性能参数

 型号  配带功率P(KW)  流量Q(m³/h)  扬程H(m)  转速n(r/min)  最高效率η%  汽蚀余量NPSH(m)

最大粒径(mm)

 重量(kg)
 150ZJL-A35  7.5-37  99-361  3-17.9  490-980  69

 /

 15  800
 100ZJL-A34  15-45  74-293  5.5-37  700-1480  65.8

 /

 14 630
 80ZJL-A36 15-45  50-201  7.3-45.5  700-1480  58.2

/

 12  650
 65ZJL-A30  5.5-18.5  18-98  5.9-34.7  700-1470  53.7

 /

 8  440
 50ZJL-B40  11-30  15-65  8.6-58.3  700-1470  34.1

 /

 9  540
 50ZJL-A35  7.5-22  19-86  7.3-47.1  700-1470  48.1

 /

 15  500
 50ZJL-A20  1.1-4  8-38  1.4-10.7  700-1440  38.6

 /

 10  240
 50ZJL-A20J  4-30  18-70  5.6-46.2  1440-2950  33.8

 /

 22  570
 40ZJL-A35  5.5-18.5  9.4-47.6  8.1-48  700-1470  38.7

 /

 7  500
 40ZJL-B25  1.5-5.5  4.9-22.9  4-21.5  400-1440  37.6

 /

 8  225
 40ZJL-A21  1.1-4  4.6-25.9  3.3-17  700-1440  44.6

 /

 10  210

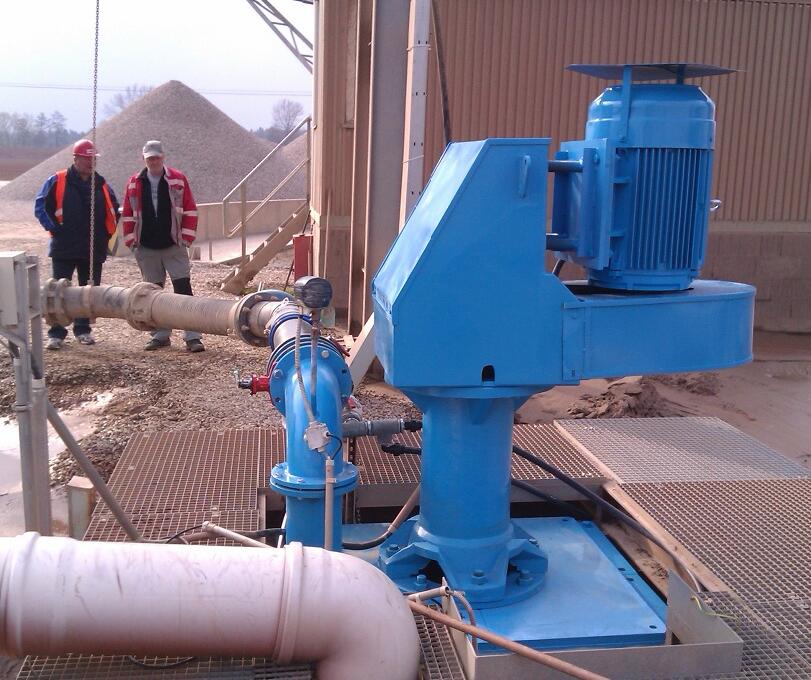

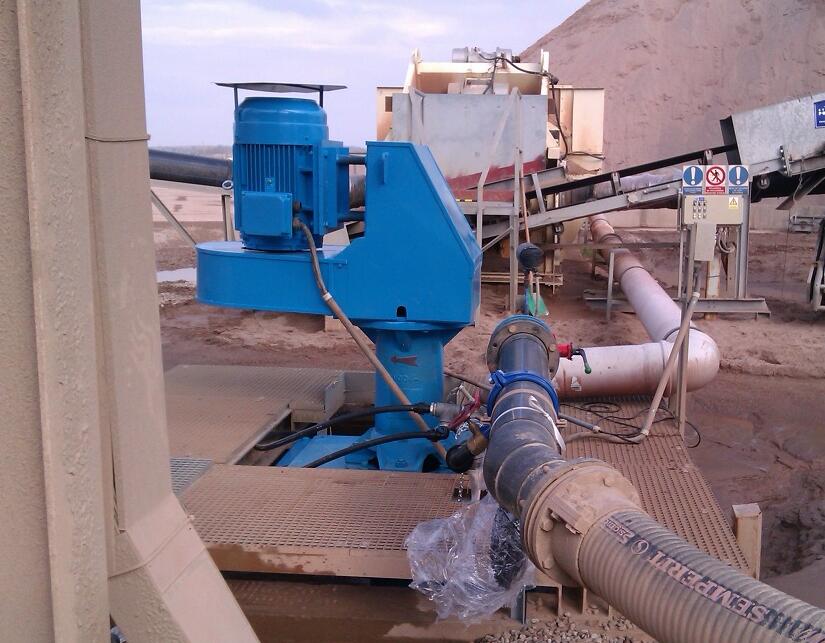

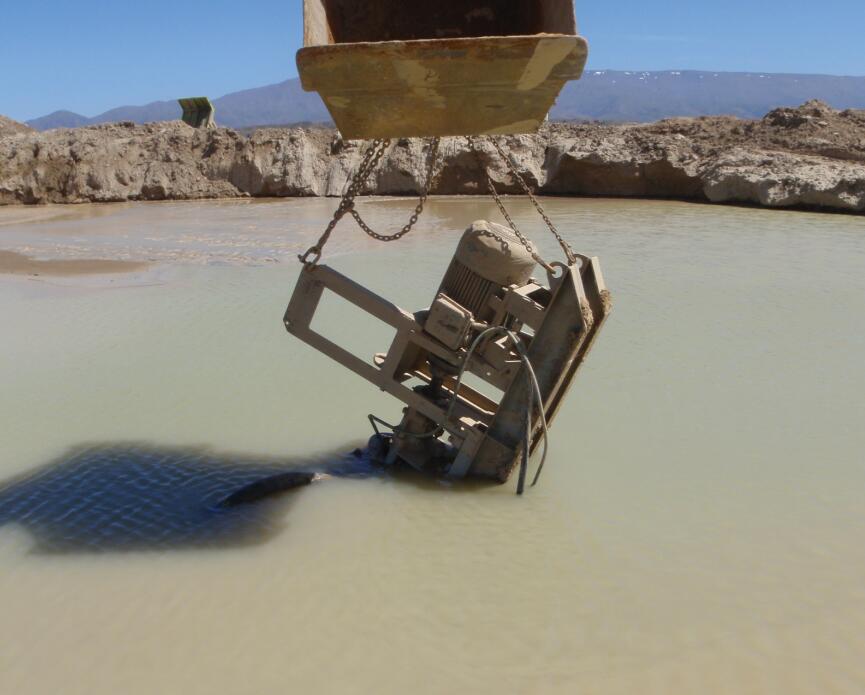

使用现场
